本文亮点：覆盖家用空调维修、工业设备控温、新能源汽车BMS三大应用场景，从新手速判到专业高精度检测全流程实操讲解，含真实失效案例解析。
一、引言：为什么需要精准掌握热敏电阻测量温度的检测技巧？
热敏电阻是电子设备中最常用的温度敏感元件之一。正温度系数热敏电阻（PTC）温度越高电阻值越大，负温度系数热敏电阻（NTC）则相反——温度越高电阻值越小，二者同属于半导体器件-65。NTC热敏电阻灵敏度高、响应速度快、阻值和B值精度高、一致性互换性好，广泛用于各类温度测量与控制场景-3。
热敏电阻的应用场景遍布三大核心领域：
家电领域：空调、冰箱等制冷设备中用于温度测量和控制，以保持恒定的室内温度-2。以家用空调为例，一台空调通常配置7个温度传感器——室内环温热敏电阻检测环境温度是否达到设定值，室内管温热敏电阻测量蒸发器管道温度，室外环温热敏电阻检测室外环境温度，室外管温热敏电阻监测散热器温度，室外压缩机排气管热敏电阻检测排气温度等-1。任一热敏电阻损坏，直接导致主控板功能错乱或整机停机-21。
工业控制领域：热敏电阻用于监控和控制设备温度，确保产品质量和设备安全-。在电机绕组、变频器、电源模块等核心部件中实现过热保护，防止因温度异常导致设备故障。
汽车电子领域：NTC热敏电阻主要应用于电池管理系统（BMS），监测锂电池组的温度，确保电池在安全范围内运行，防止过热或低温对性能和寿命的影响-58。同时用于电机和逆变器的温度监控，防止功率模块过热损坏-58。
无论是家电维修人员排查空调不制冷故障，工厂质检员检测工业设备热敏电阻性能，还是汽车维修技师诊断BMS温度异常，掌握热敏电阻测量温度的检测方法都是快速判断元件好坏、锁定故障根源的核心技能。
本文将覆盖从新手万用表粗测、到行业专业仪器高精度检测的全流程，兼顾“新手快速上手”与“专业精准检测”双重需求，助你系统掌握热敏电阻好坏判断与温度测量技巧。
二、前置准备
2.1 家电维修/工业检测场景下热敏电阻测量温度的核心工具介绍
基础工具（新手必备） ：
数字万用表：必备基础工具。选择电阻档位（一般选择200Ω、2kΩ、20kΩ、200kΩ档位），读取阻值判断好坏-27。推荐具备温度补偿功能或支持外接热电偶的型号，可在测量阻值的同时获取环境温度参考。
热源工具：电烙铁（20W-30W为宜）或热风枪，用于加热法检测阻值随温度的变化响应-26。维修空调、冰箱等家电时尤为常用——无需拆焊即可在路检测。
测温仪：红外测温枪或接触式热电偶温度计，用于监测热敏电阻实际工作温度，验证阻值与温度的对应关系是否符合规格书要求。
冰箱/冰袋：用于低温检测，验证NTC热敏电阻在低温下阻值是否显著增大-26。家电维修中检测冰箱、冷柜温度传感器时必备。
专业工具（进阶/批量检测） ：
高精度数字电桥/LCR测试仪：精度远高于普通万用表，可精确测量热敏电阻的标称阻值（精度达0.05%-0.1%），适用于专业质检和批量抽检。
恒温槽/恒温箱：用于在25℃等标准温度下精确测量标称电阻值R25，是热敏电阻阻温特性测试的核心设备-36。工业工厂质检批量检测时不可或缺。
过程校准仪（如Fluke 754）：可模拟温度传感器输出特性曲线，用于在路验证热敏电阻与主控板之间的信号传输是否正常-8。
多通道数据采集仪（如日置LR8450系列搭配热敏电阻模块U8557）：支持15通道热敏电阻测量，数据更新间隔仅50ms，适用于电动汽车电池模组温度评估等多点同步测量场景-46。
耐压测试仪（如Chroma 19032）：施加AC 500V/1min测试热敏电阻绝缘性能，工业检测中用于验证元件能否通过耐电压测试-8。
工具选择建议：
家电维修/电子爱好者：数字万用表 + 电烙铁 + 测温仪，成本低、上手快。
企业质检/专业维修：在上述基础上增加恒温槽、LCR测试仪，提升检测精度和效率。
批量/产线检测：多通道数据采集仪 + 自动化测试平台，实现快速批量检验。
2.2 家电维修/工业控温场景下热敏电阻温度检测安全注意事项
⚠️ 重中之重：以下4条安全事项必须严格遵守，否则可能引发触电、短路或设备损坏。
断电操作优先：无论是家电维修还是工业设备检测，在拆卸和测量热敏电阻前，必须将设备完全断电并拔掉电源插头。工业设备需确认高压电容放电完毕后方可操作。带电检测存在触电风险和短路烧板风险。
避免在路测量误差：在线路板上直接测量（在路检测）时，热敏电阻可能与其他元件并联，导致测得的阻值远低于真实值，误判为“短路损坏”。如需精确判断，建议将热敏电阻从电路板上拆下一端（或整体拆下）后再测量，消除并联电路干扰。
加热法安全操作：用电烙铁或热风枪加热热敏电阻时，控制加热温度不要过高（建议控制在150℃以下），避免过热烧坏元件。加热时电烙铁不要接触电阻体以外的元件和线路板，防止意外损坏。操作时注意烫伤防护。
引脚清洁与接触确认：检测前用酒精或橡皮擦清洁热敏电阻引脚，去除氧化层和污渍，确保表笔接触良好，避免因接触电阻导致测量误差。工业潮湿环境中尤其要注意。
2.3 热敏电阻基础认知（适配家电维修/工业控温精准检测）
热敏电阻按温度系数分为PTC（正温度系数，温度升高阻值增大）和NTC（负温度系数，温度升高阻值减小）两大类-。NTC是家电、汽车、工业温度测量中最常用的类型-3。
检测热敏电阻好坏，需要掌握三个核心参数：
标称电阻值（R25） ：指在25℃标准环境温度下热敏电阻的直流电阻值。检测时以规格书标称值为基准，允许偏差一般在1%-5%范围内-38。例如标称10kΩ的NTC热敏电阻，25℃下实测应在9.5kΩ-10.5kΩ之间视为正常。这是判断热敏电阻好坏的首要依据。
B值（材料常数） ：表征热敏电阻对温度变化敏感程度的关键参数。B值越大，阻值随温度变化的幅度越大。典型B值范围2000K-5000K-38。检测B值需要测量两个不同温度点（如25℃和50℃）下的电阻值，通过公式计算B=ln(R1/R2)/(1/T1-1/T2)来验证是否符合规格-37。
温度系数（α） ：NTC热敏电阻的温度系数一般为-2%/℃至-6%/℃，意味着温度每升高1℃，阻值下降2%-6%-38。利用这一特性，通过测量阻值即可推算温度：将NTC热敏电阻通过测量其电阻值来确定相应的温度，达到检测和控制温度的目的-3。
NTC vs PTC快速辨别：常温下测量阻值，然后用加热源靠近——阻值下降的是NTC，阻值上升的是PTC-69。简单实用！
三、核心检测方法
3.1 热敏电阻基础检测法（家电维修快速初筛）
① 外观检查
首先检查热敏电阻是否有明显物理损坏：封装是否破裂、引脚是否断裂或氧化、表面是否有烧焦痕迹。如果外观已明显损坏，无需进一步测量即可判断为失效。
常见外观损坏特征：
裂缝：最常见的故障表现，可能由于焊锡过量或安装后存在机械应力（如折板变形、螺纹止动）导致-20。
基底熔化：若持续施加过大的电气负载，会使热敏电阻温度超过基底熔点，导致熔化-20。
引脚氧化/腐蚀：在潮湿环境中长期使用，电极银离子迁移可导致阻值异常下降-21。
② 在路初判（家电维修常用技巧）
不拆机直接在线路板上测量——将万用表置电阻档（选择与标称阻值接近的量程），两表笔接触热敏电阻两端，读取阻值并与标称值对比。若读数接近0Ω（短路）或无穷大（开路），大概率已损坏，可直接更换。但需注意：在路测量可能受并联电路影响导致阻值偏小，仅适用于快速初筛，精确判断仍需拆下测量-26。
3.2 万用表检测热敏电阻测量温度方法（家电维修/电子爱好者重点掌握）
这是新手和大部分维修场景下最核心、最实用的检测方法，用普通万用表即可完成热敏电阻好坏判断。
第一步：常温阻值检测
在室内温度接近25℃的环境下进行。将数字万用表拨至电阻档，档位选择原则：标称阻值×1.5倍为最佳（例如标称10kΩ，选20kΩ档）。两表笔分别接触热敏电阻两引脚（无极性区分），读取实测阻值。
判断标准：实测阻值与规格书标称值对比，偏差在±5%以内视为正常-38。若阻值为0Ω（短路）或∞（开路），直接判定为损坏。
第二步：加热响应检测
用电烙铁（20W-30W为宜）作为热源，靠近热敏电阻加热（距离约1-2cm），同时观察万用表读数变化：
NTC型：温度升高，阻值应持续明显下降。移开烙铁后阻值应逐渐恢复至常温值-26。
PTC型：温度升高，阻值应持续明显上升。
加热响应检测是最直观的热敏电阻好坏判断方法——如果加热时阻值毫无变化或变化极小，说明热敏电阻已失效-69。
第三步：低温检测
将热敏电阻放入冰箱冷藏室（约4℃-8℃）静置10-15分钟后取出，快速测量阻值：
NTC型：阻值应比常温时明显增大（因为温度降低，阻值升高）。
PTC型：阻值应比常温时明显下降（因为温度降低，阻值降低）。
若低温下阻值变化不符合上述规律，说明热敏电阻性能已劣化-26。
实操提示：记录常温阻值 → 加热后阻值变化幅度 → 恢复后阻值，三者都正常才能判定热敏电阻基本正常。唯一无法排查的是“阻值漂移”——阻值随温度变化过大或过小，这种情况需要对照规格书阻值表验证，或借助电路分析判断-69。
3.3 工业/汽车行业专业仪器检测热敏电阻测量温度方法（进阶精准检测）
对于企业质检、批量抽检或高精度维修场景，万用表精度有限，需要使用专业仪器进行精准检测。
① 恒温槽标称电阻值（R25）精确测量
将恒温槽设定在25℃±0.1℃，热敏电阻完全浸入恒温介质（恒温油或恒温水浴）中，稳定10分钟后用高精度数字电桥或六位半万用表（如Keysight 34461A，精度0.001%基本DC精度）测量阻值-8。偏差符合规格书公差（一般为±1%-±5%）则合格。
② 阻温特性曲线测试

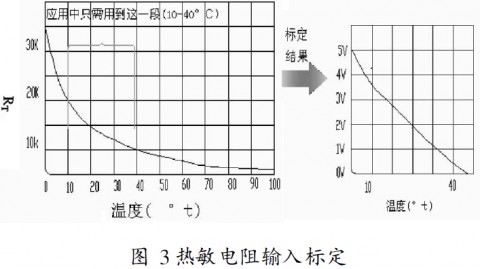

使用恒温槽在-40℃至150℃范围内设置多个温度点（间隔10℃-20℃），依次测量各温度下的阻值，绘制阻温特性曲线，与规格书标准曲线对比验证是否符合标准-36。这是验证热敏电阻在整个工作温区性能的核心手段。
③ B值精度检测
测量25℃和50℃（或25℃和85℃）两个温度点下的电阻值，代入B值公式计算，与标称B值对比，误差≤1%视为合格-37-38。
④ 耐电压与绝缘电阻测试（工业质检必测）
耐电压测试：使用耐压测试仪（如Chroma 19032）施加AC 500V（持续60秒），无击穿或飞弧现象为合格-8。
绝缘电阻测试：施加DC 500V测试电压，环氧封装型绝缘电阻应≥100MΩ，玻璃密封型应≥1GΩ-38。
⑤ 多通道批量检测（产线/研发验证场景）
在电动汽车电池模组评估、工业产线批量质检等场景中，使用多通道数据采集仪（如日置LR8450系列配U8557模块），支持15通道热敏电阻测量、50ms数据更新间隔，可将实测阻值实时转换为温度读数，快速完成多点同步检测-46。
四、补充模块
4.1 家电/汽车/工业场景下不同类型热敏电阻的检测重点
家电领域（空调/冰箱/热水器） ：空调中室内环温热敏电阻重点检测常温阻值是否在标称范围内；室内管温热敏电阻还需验证加热时阻值下降幅度是否达标。冰箱/冷柜中温度传感器在低温环境下（约-18℃）阻值应显著增大，若变化幅度不足说明性能劣化-1。热敏电阻为家电主控板的核心器件，失效会直接导致主控板功能错乱或停机，因此检测必须严格-21。
汽车电子领域（BMS/电机热管理） ：汽车级NTC热敏电阻（如村田NCU系列，符合AEC-Q200标准）需要验证高低温循环稳定性（-40℃至125℃温度循环后阻值变化率≤2%）-58。电池管理系统中重点检测B值精度和热响应时间，确保温度监测的实时性和准确性-58。
工业控制领域（变频器/电源模块） ：重点验证长期稳定性和高温耐久性——85℃环境下持续1000小时，阻值漂移≤5%-8。耐电压测试（AC 500V-3000V持续60秒无击穿）和绝缘电阻测试（≥100MΩ）是工业质检的必测项目-38。
4.2 热敏电阻温度检测行业常见误区（避坑指南）
误区一：忽略环境温度对检测结果的影响。常温检测需在25℃±3℃环境下进行。若在30℃高温环境下测量NTC热敏电阻，阻值会因温度偏高而低于标称值，此时按标称值判断可能误判为“阻值偏小、已损坏”。应记录测量时的环境温度，结合规格书阻温特性曲线换算判断。
误区二：在路直接测量判定好坏。在线路板中直接测量，热敏电阻可能与其他元件并联，测得的阻值往往远低于真实值。如需精确判断，必须拆下测量。 但在家电维修中，如果已确认热敏电阻损坏（如外观烧焦或阻值开路/短路），可以直接在路替换验证。
误区三：只测常温阻值不测温度响应。常温阻值正常不代表热敏电阻正常——阻值漂移故障表现为阻值随温度变化过大或过小，常温下测量完全正常，但通电工作时温度检测严重失真-69。必须结合加热响应检测综合判断。
误区四：加热时温度过高导致二次损坏。用电烙铁加热时，若直接接触电阻体或加热时间过长，可能使热敏电阻温度超过额定工作温度上限（NTC一般为150℃-300℃），造成永久性损坏。应保持1-2cm距离加热，观察到阻值明显变化后立即移开热源。
误区五：忽视机械应力导致的隐性故障。热敏电阻可能因焊锡过量或安装后基板挠曲产生微小裂缝，这种裂缝在外观上难以察觉，但会影响性能稳定性。检测中发现阻值异常波动或不稳定时，应考虑机械应力失效的可能-20。
4.3 热敏电阻行业失效典型案例（实操参考）
案例一：家电维修——空调室内环温热敏电阻阻值漂移导致制冷效果差
某品牌挂机空调出现“设定16℃但室温实测仅降3-4℃就停机”的故障。维修人员用万用表检测室内环温热敏电阻（标称10kΩ），常温25℃下实测9.8kΩ，在正常范围内。用电烙铁加热时阻值下降幅度明显小于正常值，进一步检测确认热敏电阻阻温特性曲线已严重偏离标称曲线。更换同规格10kΩ NTC热敏电阻后，空调恢复正常制冷。启示：常温阻值正常不代表性能正常，加热响应检测必不可少。
案例二：工业现场——电机热敏电阻接触不良引发设备频繁报警
西门子840D系统控制的设备在运行中频繁触发SP2主轴驱动器报警。工程师排查后发现连接设备主轴电机的热敏电阻KTY84-130电气回路存在接触性问题。通过将SP1的热敏电阻交叉连接到SP2驱动器上验证，故障转移至SP1，确认热敏电阻本身体质不良。采购更换后，报警彻底消除-18。启示：软故障排查中“替换法”是高效手段，通过同类型元件互换验证可快速定位问题。
案例三：NTC热敏电阻裂缝失效导致温度检测失灵
某电子设备中的NTC热敏电阻因安装基板折板时产生挠曲应力，导致电阻体出现微小裂缝。设备工作初期温度检测正常，一段时间后阻值异常波动，温度读数大幅偏差。剖开封装后发现裂缝位置有银离子迁移痕迹，在芯片侧面形成了并联电阻通路，造成整体阻值下降-20-21。启示：机械应力是热敏电阻隐性故障的重要原因，安装时应避免对基板施加过大应力。
五、结尾
5.1 热敏电阻测量温度与好坏判断核心（分级检测策略）
根据不同场景，选择对应检测策略：
✔ 新手/家电维修快速诊断流程（10分钟内完成）：
外观检查 → 2. 常温阻值检测（判断短路/开路） → 3. 加热响应检测（NTC阻值应明显下降） → 4. 结论：三项均通过则基本正常
✔ 专业维修/企业质检标准流程：
拆下后常温阻值测量（25℃±3℃） → 2. 加热响应检测并记录变化幅度 → 3. 低温检测验证（放入冰箱后阻值变化） → 4. 对照规格书阻温特性表或B值验证精度
✔ 工业产线/高精度检测流程：
恒温槽R25测量 → 阻温特性曲线测试 → B值精度验证 → 耐电压/绝缘电阻测试 → 老化稳定性测试
无论哪种检测流程，核心判断逻辑一致：热敏电阻的好坏主要取决于其电阻值是否符合规格书上的数值，电阻值越接近说明书数值，质量越好-27。
5.2 热敏电阻检测价值延伸（日常维护与选型建议）
家电维修建议：空调、冰箱等设备温度传感器寿命一般5-8年，出现温度异常故障时优先排查热敏电阻。更换时需选择相同标称阻值（R25）和B值的热敏电阻，不可随意替换。NTC热敏电阻无极性，安装时无需区分正负-26。
工业设备维护建议：工业控制柜、变频器等设备中的热敏电阻建议每2-3年进行一次阻值复测和加热响应检测，提前发现老化漂移问题，避免突发故障导致产线停产。注意避免设备长期在潮湿环境中运行，以防银离子迁移导致阻值异常下降-21。
汽车电子选型建议：汽车BMS和电机热管理中的热敏电阻需优先选择通过AEC-Q200认证的汽车级产品，如村田NCU系列或Vishay浸入式热敏电阻，确保在高低温循环和振动工况下的长期可靠性-58。
采购与校准提示：采购时除关注标称阻值外，还需确认B值和温度系数（α）是否符合应用需求-38。专业使用场景下，建议每12个月送第三方检测机构进行阻温特性校准，确保温度测量的长期准确性-36。
