一、开头引言

LED驱动电源板,俗称LED电源板,是LED灯具系统中将交流电(AC)转换为恒流/恒压直流电(DC)的核心驱动装置,其性能直接决定了LED灯具的发光质量和使用寿命-。在工业照明(厂房高棚灯、体育场馆照明)、户外照明(道路照明、隧道照明)和家用维修(吸顶灯、球泡灯、筒灯)等场景中,驱动电源板损坏是导致LED灯不亮、闪烁、亮度不稳定等故障的首要原因-

掌握「测量LED电源板好坏」「LED电源板检测方法」,是电子维修人员快速定位故障、企业质检从业者进行批量检测、电子爱好者DIY修复灯具的核心技能。本文结合灯具维修行业真实场景,从基础到专业,分层详解LED驱动电源板的检测技巧,帮助不同基础的读者快速掌握LED电源板好坏判断方法,同时规避带电操作、电容放电等安全风险。

新手提示:本文包含大量实操细节,建议阅读时准备好一块待修的LED驱动电源板,对照操作效果更佳。

二、前置准备

2.1 LED驱动电源板维修检测核心工具介绍

LED电源板维修需要搭配不同层级的工具,根据读者基础选择适配:

基础款(新手必备,适配家用灯具维修/入门质检)

  • 数字万用表:核心工具,建议选择带有蜂鸣通断档、二极管档、电容测量功能的型号。福禄克18B+等新款万用表内置双模式LED测试功能,无需区分极性即可快速检测LED器件,可大幅提升维修效率-

  • 电烙铁套装:包含恒温电烙铁、松香、焊锡丝,用于更换损坏元器件。两把30W烙铁配合使用可同时加热LED灯珠两端进行拆焊-

  • 镊子和螺丝刀:用于夹取小元件和拆装电源外壳。

专业款(适配批量检测/高精度维修场景)

  • 示波器:用于观察开关电源控制芯片的PWM输出信号波形,判断芯片是否正常工作-

  • 电解电容测试仪:专门测量电容容量、漏电和等效串联电阻(ESR),电容损坏(容量变小、漏电、短路)是LED电源板最常见的故障之一,普通万用表难以精准测量-

  • LED灯珠测试仪:用于测试灯珠好坏,恒流隔离LED驱动电源直接测量容易极性接反、损坏灯珠,专用测试仪可避免这些问题-

  • 电子综合测试工装:在板卡电源设备检测维修时,可直观显示短路并保护电路不受损坏,支持自动适应电压电流测量整组或单个灯珠-

2.2 LED电源板维修检测安全注意事项(重中之重)

维修LED驱动电源板涉及高压电路,以下事项必须严格遵守:

  1. 断电放电为先:操作前必须拔掉电源插头,用万用表确认输入端电容两端电压降至安全值(≤36V)。高压滤波电解电容存储的电荷可能在断电后长时间保持高压,用手触摸有致命电击风险。

  2. 佩戴绝缘防护:建议使用绝缘手套或穿绝缘鞋,尤其在维修工业LED电源(大功率、高压)时更为重要。

  3. 电容放电操作:用电烙铁或大功率电阻(如100Ω/5W)对主滤波电容两端进行放电,切勿直接用导线短路,否则可能烧毁电容或产生火花。

  4. 维修台环境:保持工作台干燥清洁,避免金属杂物造成意外短路。维修时不要穿戴金属饰品。

  5. 注意隔离与非隔离电源的区别:非隔离驱动电源的电路板与交流输入端电气连通,上电后电路板各点均可能带电,维修时务必格外小心-

2.3 LED电源板基础认知(适配灯具维修精准检测)

LED驱动电源板的核心功能是将交流市电(220V/50Hz)转换为LED灯珠所需的恒流直流输出。理解以下基础结构有助于后续检测:

  • 输入滤波与整流电路:由保险管、压敏电阻、X电容、整流桥组成,将交流电转换为脉动直流电。

  • PFC与开关电源电路:包括PFC电感、开关MOS管、PWM控制芯片(如UC3844、L6562等)、高频变压器,负责将高压直流电转换为低压直流电-

  • 输出整流滤波电路:由快恢复二极管、输出滤波电容组成,将开关变压器输出的脉冲电压平滑为稳定的直流电压/电流。

  • 恒流控制与保护电路:包括电流采样电阻、电压反馈光耦,确保输出电流恒定,同时具备过压、过流、短路保护功能。

行业参数提示:工业LED电源的电气安全检测标准包括绝缘电阻测试(≥2MΩ,参照GB 7000.1)和耐压测试(2U+1000V),专业维修场景下需关注这些行业标准-

三、核心检测方法

3.1 LED电源板快速初筛法(新手入门首选,无需通电)

在通电检测之前,先通过外观和断电电阻测量进行快速初筛,定位明显故障:

第一步:外观目测检查

  • 检查保险管是否发黑熔断(常见原因:整流桥短路、开关管击穿)-

  • 观察电解电容顶部是否有鼓包、底部是否有漏液、引脚是否氧化发黑-。电容鼓包是LED驱动电源非常直观的故障信号,通常意味着电容内部电解质已失效。

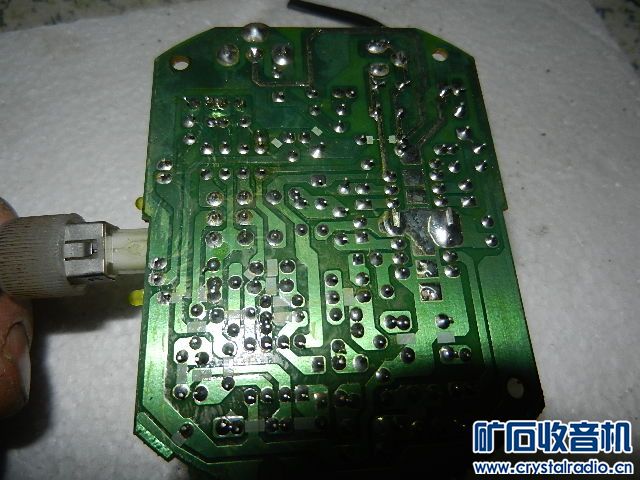

  • 查看电路板是否有烧焦痕迹、PCB铜箔是否断裂、焊点是否虚焊开裂。

  • 检查电流采样电阻是否有炸黑痕迹——这通常是过流导致的典型故障-

第二步:断电电阻测量(万用表电阻档/通断档)

  • 测量输入端L/N之间的电阻值,正常情况下应有较大阻值(几百kΩ以上),若接近0Ω说明输入端短路。

  • 测量整流桥交流输入端对直流输出端,正常情况下不应有短路导通。

  • 测量开关MOS管的D-S极间电阻,正常应为高阻值;若读数为0Ω或数值跳动,说明MOS管可能已击穿漏电-

  • 测量输出端正负极之间,判断是否有短路。

第三步:快速判断标准

  • 有明显烧焦痕迹或保险管炸黑 → 重点关注整流桥、MOS管、PWM芯片的短路击穿。

  • 电容鼓包 → 直接更换同规格电容,注意极性不能装反-

  • 上述检查未发现问题但电源仍不工作 → 进入仪器检测阶段。

新手提示:不要轻易更换功率管、PWM芯片后直接通电测试,务必先排查周边电路(如栅极驱动电阻、采样电阻),否则可能二次炸机。

3.2 万用表检测LED电源板方法(新手重点掌握)

万用表是LED电源板维修最核心的工具,以下分模块讲解具体检测步骤:

(1)输入整流滤波电路检测

检测项万用表档位操作方法正常判断标准异常处理
保险管电阻档/蜂鸣档测量保险管两端电阻接近0Ω(导通)断路则更换
整流桥(交流输入端)二极管档红黑表笔依次测量交流输入→直流输出间的二极管压降正向0.4~0.7V,反向∞短路/开路则更换
主滤波电容电阻档(先放电)红表笔接正、黑表笔接负,观察指针/数值变化从低阻值逐渐上升至∞阻值固定不动/为0则损坏
压敏电阻电阻档测量两引脚间电阻高阻值(兆欧级)低阻值/短路则更换

(2)开关电源电路检测

检测项万用表档位操作方法正常判断标准异常处理
开关MOS管(N沟道)二极管档红表笔接S极,黑表笔接D极无穷大;若读数跳动则漏电短路/漏电则更换同型号-
MOS管G-S间电阻电阻档测量G极与S极间电阻高阻值(无短路)接近0Ω则栅极短路-
高频变压器绕组电阻档测量初级绕组、次级绕组各绕组电阻值稳定(几Ω~几十Ω)断路或绕组间短路则更换
电流采样电阻电阻档测量两端电阻与标称值接近(通常几Ω以下)炸黑开路或阻值异常则更换-

(3)PWM控制芯片检测

PWM芯片(如UC3844、L6562、BP9833A等)是LED电源板的“大脑”,检测方法如下--

  • 芯片供电电压检测:通电后测量芯片VCC引脚对地电压,应与芯片工作电压范围(如UC3844为10~30V)一致。若供电跳变、5V基准电压跳变、PWM输出跳变,说明芯片可能损坏或供电电路异常-

  • 芯片输出信号检测:有示波器时,测量OUT引脚PWM波形,应输出频率稳定的方波信号。无示波器时,用万用表交流档测量OUT引脚对地电压,正常应有波动电压。

  • 芯片对地电阻检测:断电后测量各关键引脚对地电阻,对比正常板卡数据(对地电阻法)判断是否短路损坏-

(4)输出整流滤波电路检测

  • 输出二极管(快恢复二极管/肖特基二极管) :用二极管档测量正向压降(约0.3~0.7V),反向应不导通。若在路测量时发现正向压降明显偏大,可能性能不良,需拆下单独测量-

  • 输出滤波电容:断电放电后用电阻档测量,指针应摆向低阻后逐渐回归无穷大。也可用电容表测量实际容量是否接近标称值。

  • 输出电压检测:通电测量输出端电压是否稳定在标称值(如12V、24V、36V、48V等)。若电压跳动或偏低,可能是电容老化或反馈电路异常。

(5)LED灯珠检测

驱动电源输出正常但LED灯不亮时,需检测灯珠:

  • 用万用表二极管档,红表笔接LED正极、黑表笔接负极,正常应微亮发光。

  • 若灯珠不亮但无短路,可用镊子逐个短接灯珠两端,当短接到某颗灯珠时其他灯珠恢复点亮,说明该灯珠已损坏-

  • 批量测试时可使用专用LED灯板测试仪,自动适应电压电流,避免极性接反损坏灯珠-

3.3 行业专业仪器检测方法(进阶精准检测)

对于批量维修、专业质检场景,以下专业仪器可大幅提升检测效率:

(1)示波器检测PWM信号

  • 检测PWM芯片输出端的频率和占空比,确认是否与设计参数匹配。LED驱动电源的PWM调光信号频率范围一般为0%~100%,分辨率要求≤0.1%-

  • 观察开关管漏极电压波形,判断是否有振铃、尖峰过高,及时优化吸收电路。

(2)电解电容测试仪(ESR表)

  • 测量电容的等效串联电阻(ESR)和实际容量。电容损坏(容量变小、漏电、短路)是LED电源板最高频的故障之一-

  • 电解电容若容量衰减超过20%或ESR明显升高,即使外观完好也建议更换。

(3)LED灯珠测试仪

  • 自动适应电压电流,可测试整组灯串或单个灯珠,准确判断灯珠好坏,避免使用驱动电源直接测试导致的误判和损坏-

(4)电子综合测试工装(在线测试)

  • 在板卡电源设备检测维修时,直观显示短路并保护电路,可自动适应电压电流,准确判别稳压值和引脚排列顺序-

  • 适配流水线批量检测场景,大幅提升检测效率。

(5)LED驱动电源专业测试系统(企业级)

  • 依据SJ/T 11558.5-2015等行业标准进行电气性能测试,涵盖输入特性、输出特性、保护功能、绝缘耐压等全项检测-

  • 适用于电源生产企业的出厂质检和来料检验。

四、补充模块

4.1 不同类型LED电源板的检测重点

电源类型典型场景检测核心要点
恒流驱动电源LED灯条、灯管、筒灯重点检测恒流稳定性;恒流源虽恒电流有参数,但电压值也有范围限制-;检测电流采样电阻是否损坏
恒压驱动电源LED灯带、标识照明重点检测输出电压稳定性(12V/24V/48V);关注反馈电路和输出滤波电容状态
隔离型驱动电源家用LED灯具(球泡灯、吸顶灯)重点关注变压器绕组、光耦反馈电路的绝缘电阻;输入端与输出端不应导通
非隔离型驱动电源工业照明、区域照明维修时格外注意安全——电路板与交流输入端电气连通,上电后板面各点均可能带电-
二合一电源板(电源+LED驱动)液晶电视、显示屏脱板维修时需强制打开电源和背光驱动:用电阻将STB端接到+5V待机电压强制打开电源,将背光开/关和调光控制端接到+5V供电端子上-

4.2 LED电源板维修常见检测误区(避坑指南)

  1. 误区:上电就测输出端电压,不看输入端。很多新手在电源无输出时直接测量输出端,发现为0V就认定驱动板损坏。正确顺序是:先测输入220V→测整流后300V高压→测变压器初级供电→测PWM芯片供电→最后测输出端,顺藤摸瓜找到故障点-

  2. 误区:测量二极管不拆下来,认为在路测量可靠。在路测量受其他并联元件影响,正向压降读数可能不准确。尤其是快速恢复二极管,在路测量时正向压降偏大、取下测量却正常的情况经常发生,容易造成误判-

  3. 误区:直接短接大电容放电。高压滤波电解电容存储大量电荷,直接用导线短接放电会产生瞬间大电流火花,可能烧毁电容或电伤操作者。正确做法是用电烙铁或功率电阻缓慢放电。

  4. 误区:更换MOS管后不检查栅极驱动电路就通电。MOS管击穿往往伴随栅极驱动电阻、PWM芯片输出级的损坏,若不排查这些关联元件,通电后大概率再次炸管-

  5. 误区:忽略电容老化引起的电压跳动故障。输出电压不稳、跳动,很多人怀疑PWM芯片或光耦损坏。但电解电容容量衰减或ESR升高同样会导致电压不稳,应优先排查输出滤波电容-

4.3 LED驱动电源典型失效案例(实操参考)

案例一:保险管烧黑、MOS管短路、采样电阻炸裂

  • 故障现象:LED吸顶灯完全不亮,驱动电源无输出。

  • 检测过程

    1. 外观发现保险管发黑熔断,电流采样电阻有明显炸黑痕迹-

    2. 用万用表二极管档测量初级双管(MOS管)——D-S极间读数接近0Ω,确认短路击穿-

    3. 简单测量PWM芯片(UC3844)各引脚对地电阻,未发现明显短路。

  • 解决方法

    1. 依次拆下烧毁的保险管、炸黑的采样电阻、击穿的MOS管。

    2. 检查栅极驱动电阻和PWM芯片输出脚,确认无异常后换上同参数替代元件-

    3. 通电后测量芯片供电跳变、5V基准电压跳变、PWM输出跳变——表明芯片本身已损坏,需更换同型号PWM芯片-

    4. 更换芯片后电源恢复正常输出。

案例二:电解电容老化导致输出电压不稳

  • 故障现象:LED灯闪烁不定,驱动电源输出电压跳动(标称12V实测8V左右,不停跳动)-

  • 检测过程

    1. 测量输入220V正常,整流后300V正常。

    2. 观察输出整流附近一颗电解电容外壳已变色,用镊子轻触即散落-

    3. 用电容表测量该电容容量已严重衰减,ESR明显升高。

  • 解决方法:从料板拆同规格电容换上,测量整流管正常,通电后电源输出稳定,故障排除-

五、结尾

5.1 LED电源板检测核心(灯具维修高效排查策略)

LED电源板的检测可按以下分级策略高效排查:

第一步(基础初筛) :外观目测 → 检查保险管、电容鼓包、烧焦痕迹、焊点虚焊。发现明显损坏直接更换。

第二步(万用表断电检测) :测量输入端短路情况 → 测量整流桥/二极管正向压降 → 测量MOS管D-S间电阻 → 测量PWM芯片各脚对地电阻 → 测量变压器绕组阻值。

第三步(通电检测) :测量输入220V → 测量整流后300V高压 → 测量PWM芯片供电电压 → 测量输出电压稳定性 → 用示波器(如有)观察开关管波形和PWM输出波形。

高效排查逻辑:约80%的LED电源板故障集中在输入保险管烧断、电容鼓包/老化、MOS管击穿、PWM芯片损坏这四类问题上。从高压到低压、从电源输入端到输出端逐步排查,避免在无故障区域浪费精力。

5.2 LED驱动电源维修价值延伸(日常维护与采购建议)

日常维护技巧

  • 定期清洁电源板散热器和通风孔,灰尘堆积会导致散热不良加速元件老化。

  • 每2000小时左右检查电源板外观,重点关注电解电容是否有鼓包迹象-

  • 避免LED驱动电源长时间在超负荷条件下运行,恒流电源应确保匹配灯珠功率范围。

采购建议

  • 选择驱动电源时,注意输入电压范围应覆盖市电波动区间(如180~265V)。

  • 工业/户外LED照明场景,优先选择隔离型驱动电源,安全性能更高-

  • 注意区分恒流和恒压类型:灯条灯管用恒流源,灯带用恒压源,选错类型会导致电源损坏或灯珠烧毁。

5.3 互动交流(分享LED电源板维修检测难题)

你在维修LED驱动电源时,是否遇到过以下情况:

  • 更换了MOS管和PWM芯片后仍无输出,找不到根本原因?

  • 输出电压跳动、电容外观完好但万用表测量正常,更换后却解决了问题?

  • 非隔离驱动电源维修时遇到过触电危险或意外短路?

欢迎在评论区分享你的LED电源板维修经验和检测难题,一起交流解决!后续也将持续输出更多LED驱动电源维修干货,关注后可第一时间获取最新内容。
