工业汽车家电三大场景交流电流测量实操指南（从入门到精通）

一、交流电流测量的行业应用全景

交流电流测量是电工电子领域最基础也最核心的技能之一。电流是电路“流动状态”的直观体现，其异常（无电流、电流过大/过小、电流波动）能直接或间接指向80%以上的电相关故障-24。

在工业场景中，交流电流监测是设备运维的关键抓手。以工厂电机为例，电流为0可能意味着电源断路或开关跳闸，电流远超额定值则可能指向电机堵转或过载-1。在汽车维修中，交流发电机是否正常发电、充电电流是否达标、线束是否存在断裂漏电，都需要通过电流测量来诊断-。而在家电维修领域，测电流被形象地称为“入门钥匙”——遇到设备不工作或工作异常，先测电流，若电流无异常再排查非电问题，能大幅提升排查效率-。

二、测量前置准备

2.1 核心检测工具介绍（适配三大场景）

基础款（新手必备）

汽车维修新手特别推荐交直流钳形漏电流表（如ETCR6200系列），专为在线测量600V及以下直流/交流电流设计，非接触测量，无需断开线路即可快速检测暗电流、漏电流和启动电流，钳头细长特别适合排线密集的汽车机舱环境-12。

专业款（批量/高精度检测场景）

2.2 安全注意事项（重中之重）

无论哪个场景，安全永远是第一位。以下是必须遵守的4条核心安全规范：

1. 高压防护（工业/配电场景） ：测量前务必确认被测电路电压不超过测量仪表标称的额定值。对于380V工业动力回路，必须使用CAT III 600V及以上等级的仪表-1。禁止用钳形表直接测量高压电路（如10kV母线），否则可能引发触电或弧闪事故-31。

2. 断电操作换挡（万用表串联测量） ：使用万用表交流电流档串联测量时，必须在断电状态下更换档位或改变接线，严禁带电操作换挡。测量前如不确定电流大小，先从最大量程开始-29。若发现仪表端子发黑或闻到焦糊味，可能是过载损坏的迹象-。

3. 汽车电路特殊防护：汽车电瓶电压虽低（12V/24V），但启动电流可达数百安培。测量前确保仪表档位与量程正确，避免短路引发火花。测量发电机充电电流时，注意仪表输入电压不超过额定值（多数汽车钳表为600V及以下线路测试）-12。

4. 环境安全与仪表自检：工业环境可能存在粉尘、油污、电磁干扰，选择仪表时关注防护等级（如IP65）。使用钳形表前检查外观绝缘是否完好，钳口有无锈蚀，闭合后是否有杂音-31。测量小电流时可采用多绕圈法，但注意被测电压在仪表安全范围内。

2.3 交流电流测量基础认知

交流电的基本特性：交流电流的方向和大小随时间周期性变化，标准工频为50Hz（我国电力系统）或60Hz（部分国家）。工业设备通常采用三相交流电（三相380V），而家电和汽车电器多为单相（220V/110V）-1。

关键参数：测量交流电流主要关注有效值（RMS） ，即与直流电产生相同热效应的等效值。现代仪表分为“平均值响应型”和“真有效值（True RMS）型”，后者能准确测量含谐波的非正弦波电流——在工业变频器、电子镇流器等非线性负载日益普及的今天，True RMS已是专业场景的标配-。

谐波问题速览：谐波是基频整数倍的电流成分，由变频器、电脑、LED驱动等非线性设备产生。过量的谐波不仅会扭曲波形，还会引起电机过热、效率下降，甚至使普通万用表的读数失真-54。如果发现测量值随量程变化而显著变化（如泄漏电流表在60mA档和600mA档读数差异很大），通常是谐波分量超出了仪表在该量程下的处理能力，应选择更大量程进行测量-48。

三、核心检测方法

3.1 基础检测法（新手快速初筛，无需专业仪器）

目测与嗅诊法（适用所有场景）

打开设备外壳后，首先观察相关电路板、线束和元器件是否有烧焦痕迹、引脚氧化变色、线束绝缘层破损、端子松动等明显异常。闻到焦糊味通常是过载或短路导致元器件损坏的直接信号，可初步锁定故障范围-。

导通检测法（万用表电阻档/蜂鸣档辅助判断）

在断电状态下，用万用表电阻档测量供电线路的导通性。如果从电源输入端到负载（如电机线圈、加热管）的回路电阻为无穷大（蜂鸣档不响），说明线路存在断路故障，常见原因包括保险管熔断、接线端子氧化虚接、导线断裂等-24。

通电静态电流判断（进阶初筛）

工业场景特别提示：对于变频器驱动的电机，电流波形可能含有大量谐波，普通平均值万用表读数会偏低，导致电缆实际运行电流被低估，可能引发电缆过热和绝缘加速老化-。建议工业维修人员优先选用True RMS钳形表。

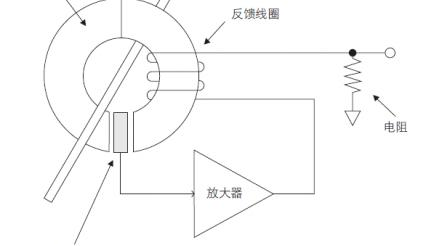

3.2 钳形电流表测量方法（新手重点掌握）

钳形电流表是目前工业、汽车、家电场景中最常用的交流电流测量工具。它的核心优势是非接触测量，无需断开电路即可测量正在运行的设备电流，大大提升操作安全性和效率-31。

操作步骤：

第一步：仪表准备与档位选择

• 将钳形表旋钮调至交流电流档（符号“A~”或“ACA”）

• 根据预估电流选择合适量程。如不确定电流大小，先从最大量程开始，再根据读数逐步下调-

• 检查钳口清洁无异物，开合顺畅无卡滞

第二步：正确夹持导线

• 按下扳机打开钳口，每次只能夹入一根载流导线（不可同时夹入两根或多根导线，否则测量结果无效）-31

• 将被测导线置于钳口窗口的中心位置，确保磁路均匀，减少测量误差-31

• 保持钳口完全闭合，如有杂音可打开重合一次；仍无法消除时检查钳口接触面是否光洁，有尘污需擦拭干净-31

第三步：读取数值与判断

测量完成后，重要：如需切换量程，先将钳口从导线上移开，再进行档位切换，严禁测量过程中切换量程-31。若环境光线不足无法直接读数，可使用数据保持功能。

判断标准（各场景通用参考） ：

三相电流测量技巧：测量三相异步电动机时，可以分别测A、B、C三相电流各一次；也可将两根相线同时夹入钳口，此时表上显示值为第三相电流值，以此快速判断三相电流是否平衡。正常运行时三相电流不平衡不应超过额定值的10%-31。

小电流测量技巧：当被测电流小于钳形表最小量程时，可将载流导线多绕几圈放入钳口测量，然后将读数除以绕线圈数得到实际电流值-31。例如，导线绕5圈后读数为50mA，实际电流为10mA。

3.3 万用表串联测量方法（参考方法）

适用场景：小电流精密测量、无钳形表时的替代方案。但因需断开电路串联连接，操作风险较高，建议优先使用钳形表-29。

操作步骤：

1. 先将万用表红表笔插入20A端口（或mA端口，视电流大小而定），黑表笔插入COM端口

2. 将档位打至交流电流档（“A~”），如不清楚电流大小，先从最大量程开始

3. 断电状态下断开被测电路，将万用表串联接入电路（电流从红表笔流入、黑表笔流出）

4. 确认接线无误后通电，读取显示值

5. 如需切换量程，必须断电后操作

⚠️ 重要警告：严禁在电流档位去测量电压，否则会瞬间烧毁万用表甚至引发安全事故-29。测量完成后立即将表笔从电路中断开，并将档位旋至OFF或电压最高档。

3.4 示波器+电流钳测量法（进阶精准检测）

适用场景：汽车维修专业诊断、工业变频器调试、家电深度维修。示波器+电流钳能捕捉电流波形的实时变化过程，这是万用表和钳形表无法做到的。

汽车发电机性能测试（实操案例） ：

• 将电流钳连接到示波器B通道，夹住发电机输出线（通常为B+端子粗线）

• 将电压探头（BNC测试线）跨接在蓄电池正负极上，接入示波器A通道

• 启动发动机，观察示波器波形：发电机空载时电流应稳定在较低水平；开启大灯、空调等负载后，电流应随之上升，且电压应保持在13.5-14.5V（12V系统）范围内-

工业变频器输出电流检测：

• 使用带宽足够的电流探头（如Fluke i400s或同类产品）

• 测量变频器输出端U/V/W三相电流，观察电流波形是否正弦、三相是否平衡

• 电流谐波含量超过5%提示变频器参数设置或负载匹配问题，需进一步分析-4

3.5 工业专业仪器批量检测法（工厂流水线/质检场景）

开口式电流传感器方案：适用于工厂配电柜、生产线的在线连续监测，无需停电即可安装，特别适合改造项目和流水线批量检测-。

应用要点：

• 选择支持AC 0.5A至600A宽量程的传感器，1级精度满足常规计量需求

• 采集电机供电回路电流数据，通过电流阈值判断运行状态：电流为0→停机，低于额定值→空载，远超额定值→堵转/过载--1

• 通过Modbus-RTU/以太网等工业总线将数据上传至PLC或SCADA系统，实现7×24h无人值守监控-1

功率分析仪深度诊断：当万用表读数正常但设备仍然异常时（如电机过热但电流“正常”），可能存在谐波畸变或功率因数低等问题，需使用电能质量分析仪进行全面诊断-54。

四、补充模块

4.1 三大场景交流电流检测重点对比

4.2 行业常见检测误区（避坑指南）

1. 误区：钳形表夹住两根导线一起测量

   • 真相：必须一次只夹一根导线。将两根（或多根）导线同时夹入，磁场互相抵消，读数可能为零或严重失真-31

   • 危害：误判为无电流，漏掉严重过载或断路故障

2. 误区：工业变频器输出端用普通万用表测电流

   • 真相：变频器输出波形含大量谐波和高频成分，普通平均值万用表无法准确测量，必须使用True RMS仪表

   • 危害：测量值严重偏低，电缆实际运行电流可能已超载，导致绝缘加速老化甚至火灾-

3. 误区：测量前未预估电流，直接用最小量程

   • 真相：小量程测量大电流会瞬间烧毁仪表内部保险或损坏电路

   • 正确做法：不清楚电流大小，一律从最大量程开始，再根据实际读数调整-29

4. 误区：忽略漏电流测量

   • 真相：漏电流是发现绝缘问题、潮气渗入、线路老化的最实用方法之一-

   • 汽车场景：熄火后漏电流（暗电流）超标是电瓶亏电的常见原因，需用漏电流钳表专门测量-12

   • 家电/工业场景：漏电流超标可能导致漏电保护器频繁跳闸，需重点排查潮湿环境和老化设备

5. 误区：测量时导线未置于钳口中心

   • 真相：钳形表的互感磁路设计依赖于均匀磁场，导线偏离中心会引入额外误差

   • 正确做法：将导线置于钳口窗口中心位置，确保测量精度-31

6. 误区：家电维修中忽视零线电流测量

   • 真相：家用电器正常工作时零线有电流流动（因为电流从火线流入电器后从零线返回），仅测火线电流可能无法全面反映电路状态

   • 建议：结合火线、零线电流对比测量，排查回路完整性和漏电问题

4.3 行业典型失效案例（实操参考）

案例一：工业电机频繁跳闸——谐波导致读数失真（工厂配电场景）

某工厂注塑车间一台45kW电机频繁出现过载跳闸，但用普通钳形表测得的运行电流仅为额定值的80%，数值“正常”。进一步使用True RMS钳形表复测，实际电流达到额定值的115%，远超安全阈值。经电能质量分析仪诊断发现，变频器输出端含有大量5次和7次谐波，THD高达15%，导致普通仪表无法正确测量有效值。安装输出滤波电抗器后，THD降至5%以下，电机运行恢复正常，跳闸问题彻底解决。

案例二：汽车电瓶频繁亏电——熄火后暗电流超标（汽车维修场景）

某4S店接到客户投诉：车辆停放两三天后电瓶就没电。维修技师用交直流钳形漏电流表测量车辆熄火后的暗电流：正常应在50mA以内，实测高达320mA。逐一拔掉保险丝排查，发现音响系统相关保险拔除后电流降至正常值。拆解检查发现音响主机内部功放模块电源管理电路失效，导致熄火后仍持续耗电。更换音响主机后，暗电流恢复正常，客户反馈问题解决-12。

案例三：家用空调制冷效果差——压缩机工作电流异常（家电维修场景）

一台3匹柜机使用五年后制冷效果明显下降。维修人员用钳形表测量压缩机运行电流，铭牌额定为11.5A，实测仅7.8A。结合高压侧压力偏低的观察，判断为压缩机内部活塞磨损导致排气量下降、负载减轻。更换压缩机后电流恢复至11.2A，制冷效果正常。

五、结尾

5.1 交流电流检测核心策略

分级检测思路（适配不同场景） ：

高效排查逻辑：遇到设备不工作或工作异常，先测电流——若电流无异常，再排查非电问题（如传感器、机械卡滞、控制信号等）；若电流异常，可快速锁定线路、负载、电源三大类故障方向，大幅提升排查效率-24-。

5.2 检测价值延伸

仪表选购与维护建议：

• 工业场景：优先选择True RMS型钳形表，至少CAT III 600V安全等级，建议具备谐波测量功能。仪表需定期送检校准，确保精度符合JJF 1075-2015校准规范要求-40。

• 汽车维修：选购具有交直流切换功能、钳头细长（便于排线密集环境使用）、量程覆盖mA到数百安培的专用钳形漏电流表-12。

• 家电维修：入门级可选量程200A以内的家用钳形表，同时配备一块万用表用于电阻和电压测量，两者搭配使用效果更佳。

5.3 互动交流

你在日常维修或检测中遇到过哪些“测不出异常但设备就是有问题”的疑难杂症？比如用普通钳形表测变频器电机电流“正常”但电机异常发热，或者汽车暗电流反复超标却查不到根源？欢迎在评论区分享你的交流电流测量经验和遇到的难题，一起探讨解决方案。点击关注，获取更多电气检测干货。

参考资料：本文内容基于工业自动化、汽车维修、家电维修三大行业实操经验编写，检测标准参考JB/T 9285-1999《钳形电流表》及JJF 1075-2015《钳形电流表校准规范》。

友情提示：测量交流电流时务必遵守安全规范。高压场景请穿戴绝缘手套和护目镜，操作前确认电路状态。测量完成后及时关闭仪表电源，妥善保管。
